Цифровая лаборатория по основам безопасности и защиты Родины (ОБЗР) (тип 1)

Предназначение
Цифровая лаборатория по основам безопасности и защиты Родины предназначена для использования в качестве инструмента при освоении программы основного общего образования, представленной в ФГОС ОО, федеральной рабочей программы воспитания при реализации ООП ООО по предмету «Основы безопасности и защиты Родины».

Чему научится ребенок
Комплектация лаборатории позволит школьникам выполнить индивидуальные исследования и работы по проектной деятельности.

Способ работы
Цифровая лаборатория обеспечивает возможность преподавателю выстраивать освоение содержания предмета, моделируя реальные ситуации с использованием систем мониторинга и контроля параметров окружающей среды и организма человека в решении ситуационных задач с использованием практико-ориентированных интерактивных форм организации учебных занятий.
Цифровая лаборатория позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

 — Цифровой датчик двуокиси углерода (углекислого газа) (диапазон измерений от 0 ppm до 10000 ppm)
 — Цифровой Р-датчик освещенности (диапазон измерений от 0 до 188000 лк)
 — Цифровой Р-датчик рН (диапазон измерений от 0 до 14 ед. pH при 20 градусах Цельсия)
 — Цифровой Р-датчик температуры с гибким сенсором (диапазон измерений от -20 до +110 градусов Цельсия)
 — Цифровой датчик артериального давления (диапазон измерений от 0 до 250 мм рт. ст)
 — Цифровой датчик пульса (диапазон измерений от 30 до 150 ударов в минуту)
 — Цифровой датчик регистрации ЭКГ
 — Цифровой датчик частоты дыхания (диапазон измерений от не более 0 до 30 циклов в минуту)
 — Цифровой датчик дыхания (спирометр) (диапазон измерений от -9 (вдох) до +15 (выдох) л/с)
 — Цифровой Р-датчик кислорода (воздух) (диапазон измерений от 0,1 до 100%)
 — Цифровой Р-датчик электропроводности (диапазон измерений от 0 до 10 мСм/см)
 — Цифровой Р-датчик звука с функцией интегрирования (регистрация динамики изменения звукового сигнала в диапазоне частот от 100 Гц до 10 кГц)
 — Цифровой датчик ионизирующего излучения (диапазон измерений от 0 до 1000 мкР/ч)
 — Цифровой датчик окиси углерода (диапазон измерений от 0 до 1000 ppm)
 — Цифровой датчик хлорид-ионов (диапазон измерений от 0 до 150 мг/л)
 — Цифровой датчик нитрат-ионов (диапазон измерений от 0 до 100 мг/л)
 — Цифровой датчик мутности (турбидиметр) (диапазон измерений от 0 до 200 ед. FNU)
 — Цифровой датчик концентрации частиц пыли
 — Комплект беспроводной передачи данных
 — Набор лабораторной оснастки
 — Стержень для закрепления датчика в штативе (2 штуки)
 — Кабель соединительный USB (2 штуки)
 — Кабель соединительный для IDC разъема
 — Мундштук спирометра (30 штук)
 — Кювета (4 штуки)
 — Методическое обеспечение на русском языке
 — Программное обеспечение для выполнения экспериментов
 — Система хранения

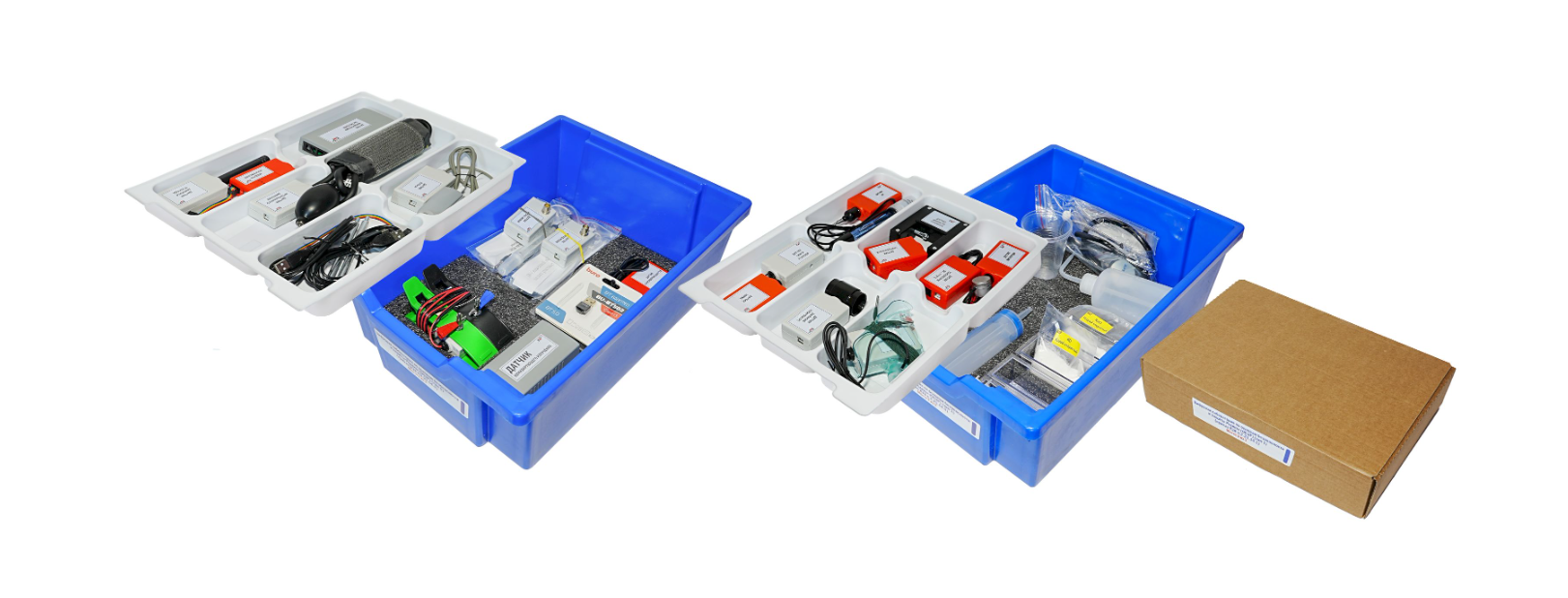

Цифровая лаборатория укомплектована в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования и датчики в системе хранения располагается на ложементах.

Методическое обеспечение
Методическое обеспечение представлено методическим пособием по работе с цифровой лабораторией и кратким руководством по эксплуатации цифровой лаборатории.
Методическое пособие включает в себя описание практических занятий с использованием цифрового оборудования.

Программное обеспечение для проведения экспериментов
Программное меню русифицировано и имеет интуитивно понятный интерфейс.
Работа с данными состоит из одного или нескольких нижеперечисленных пунктов:
 — Получение данных
 — Вывод временной зависимости физической величины от времени
 — Построение графика
 — Составление электронного отчета

Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.

Р-датчик работает как с устройствами под управлением ОС семейства Windows, Linux, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к компьютеру под управлением ОС семейства Windows, Linux, и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.
Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных используется коммуникационный разъем IDC-типа.
Р-датчик позволяет выполнять одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

Преимущества комплекта беспроводной передачи данных
Комплект обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером, и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители.
