Типовой комплект учебного оборудования «Гидравлические сопротивления водопроводной арматуры»

Типовой комплект учебного оборудования «Гидравлические сопротивления водопроводной арматуры», исполнение настольное, модель ЭЛБ-030.010.01.

Комплекс предназначен для определения гидравлического сопротивления арматуры. Позволяет изучить различные типы арматуры и их влияние на расход воды. Студент может собирать свои схемы подключения, определять давление на арматуре при каждом фиксированном расходе воды, выявлять эффективность применения того или иного типа арматуры.

Применение электронных систем контроля позволяет наглядно и доступно визуализировать получаемые в ходе работ данные на дисплее.

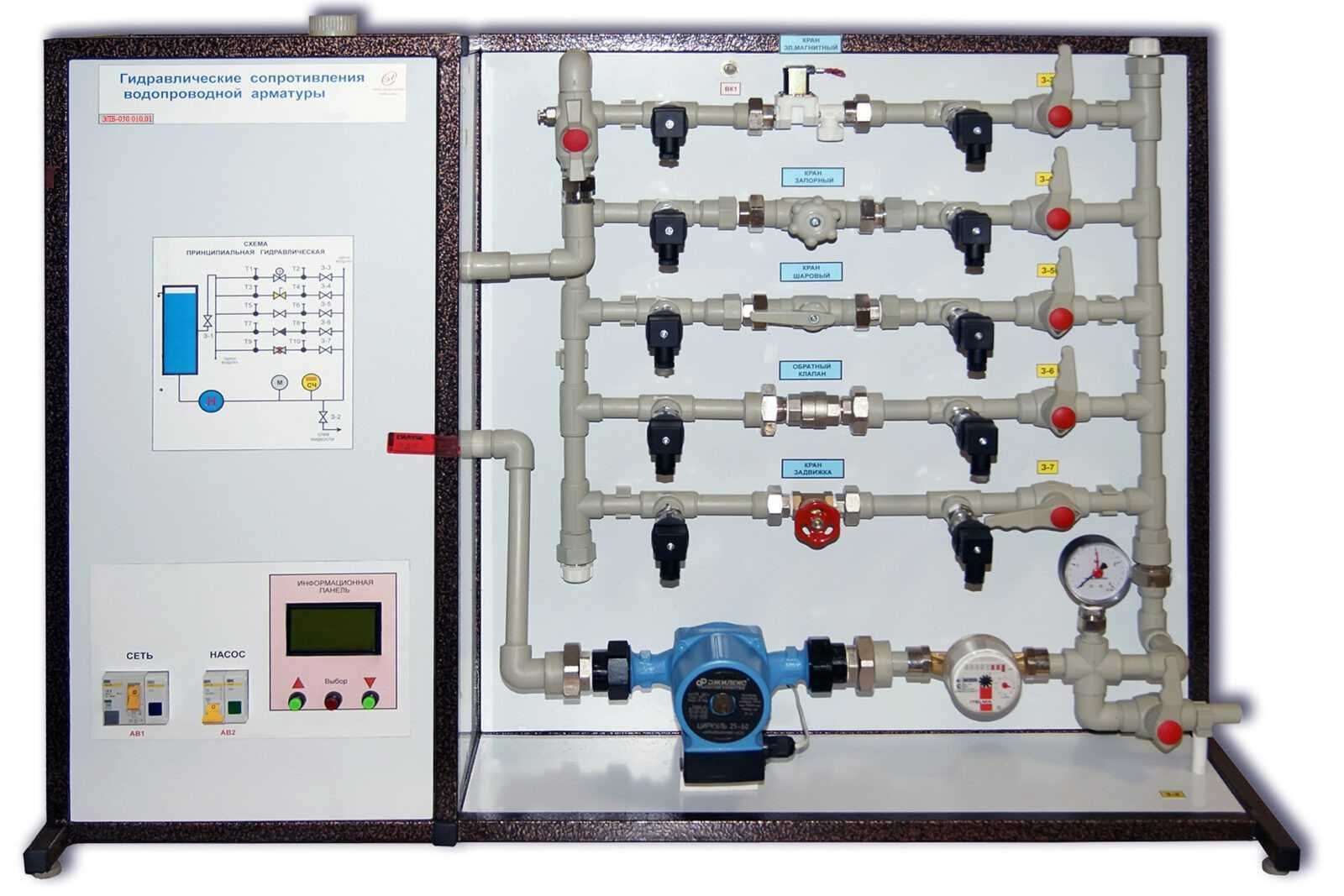

Основу стенда составляет алюминиевая рамная конструкция. Лицевая часть стенда представляет собой монтажную панель из двухкомпозитного пластика с нанесением цветной термопечати.

Состав:

• насос
• бак с водой
• водопроводная арматура различных типов
• электронные датчики давления с выводом показаний на дисплей
• цифровой датчик температуры
• преобразователь расхода электромагнитный
• цифровая микропроцессорная система. Все измерения цифровой микропроцессорной системы выводятся на жк экран.

Лабораторные работы

1. Изучение автоматизированного управления датчиками давления.
2. Исследование гидравлического сопротивления водопроводной арматуры.
3. Изучение способов измерения гидравлического сопротивления.
4. Изучение устройств водопроводной арматуры различных типов и их влияние на расход воды.
5. Построение графика зависимости сопротивления воды от типа арматуры.
